WaveMaker05

テーブルサイズの小型振動試験機
『Wave Maker』

  • 振動発生機と振動コンソールで即加振可能
  • ローコスト 73.3万円~
  • 加振力49N 最大振幅5mmp-p
  • 周波数範囲 1.0~12,000Hz
  • 基本操作は2ステップ 周波数を決めてボリュームを回すだけ

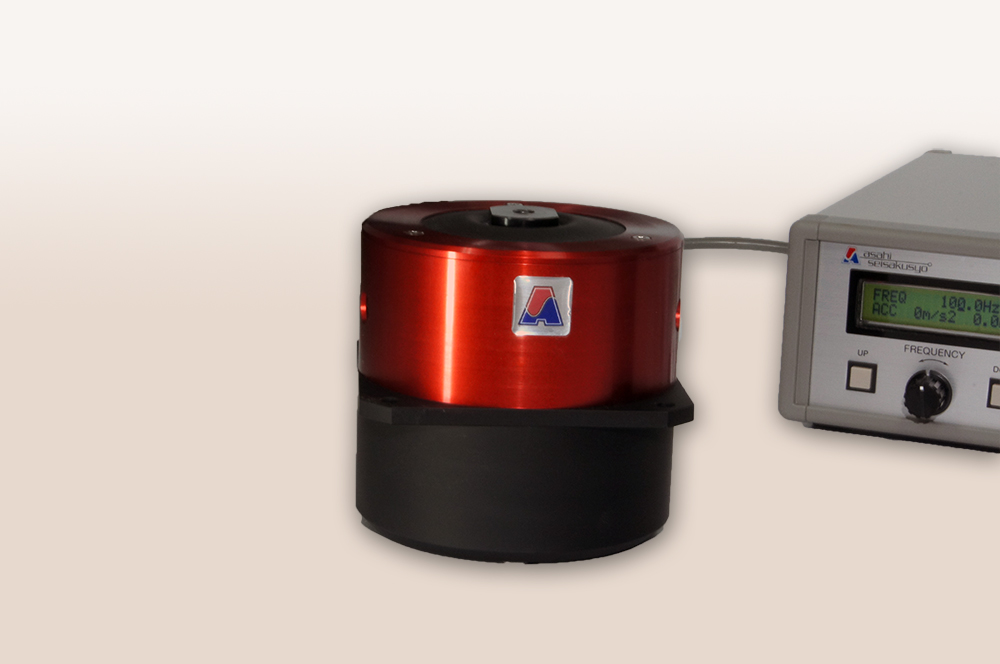

WaveMaker05

1.コンパクトサイズ

振動発生機SL-0505     W74xD74xH71  本体重量4.7Kg
振動コンソールAPD-050FCA  W116xD116xH115 本体重量3.2Kg

システム名称

WaveMaker05

振動発生機

SL-0505(試験片・治具取り付けねじM6 1箇所)

コンソール

APD-050FCA

センサー

オプション

加振力

49N

最大振幅

5mmp-p(但し周波数により制限を受けます)

最大荷重

300g

可動部重量

167q

最大加速度

無負荷294m/s2

システム価格

¥673,000

周波数範囲

1.0~14KHz(外部信号によりDC~1Hzも可)

センサーは¥50,000 価格は税抜き

2.その他

デジタル方式による増幅回路で変換効率が約70%と優れています。
発信回路方式はDDS方式なので、正確な発信周波数を得ることができます。
電源も100Vコンセント一本で完了。家庭用電源を使うことができます。

制御モデルの説明

フィードバック制御モデル 加速度モデル

出来る事

  1. 加速度センサーによるレベル制御 設定は加速度又は変位
  2. レベルを維持しながら周波数を変える掃引(SWEEP)加振 (LIN/LOG)
  3. 加振回数・加振時間によるプログラム設定
  4. しきい値による停止・警告が5 パターンセット
  5. 外部入力(電圧)可能 外部入力によるしきい値による停止・警告
  6. 単独の電力増幅器として使用可能



オプション

〇PC+ソフトウエア
データロギング機能 プリセット機能 PC からリモート機能
専用アプリケーションの作成(抵抗・温度の同時計測など)実績多数
〇RS-232C 追加
プロトコル提供によりシーケンサーでのプログラミングが可能
〇2ch モニター加速度センサー
モニターとしてもう一つの加速度センサーを装着可



フィードバック制御モデル 絶対位置変位モデル

出来る事

  1. 振動発生機に原点を持たせ、+1mm -2mm などのオフセット変位制御で加振可能
  2. 変位を維持しながら周波数を変える掃引(SWEEP)加振 (LIN/LOG)
  3. 加振回数・加振時間によるプログラム設定
  4. しきい値による停止・警告が5 パターンセット
  5. 外部入力(電圧)可能 外部入力によるしきい値による停止・警告
  6. 単独の電力増幅器として使用可能

オプション

〇PC+ソフトウエア
データロギング機能 プリセット機能 PC からリモート機能
専用アプリケーションの作成(抵抗・温度の同時計測など)実績多数
〇RS-232C 追加
プロトコル提供によりシーケンサーでのプログラミングが可能

変位センサー(LVDT 差動トランス)付きの外観図はPDF リンクとさせて下さい
